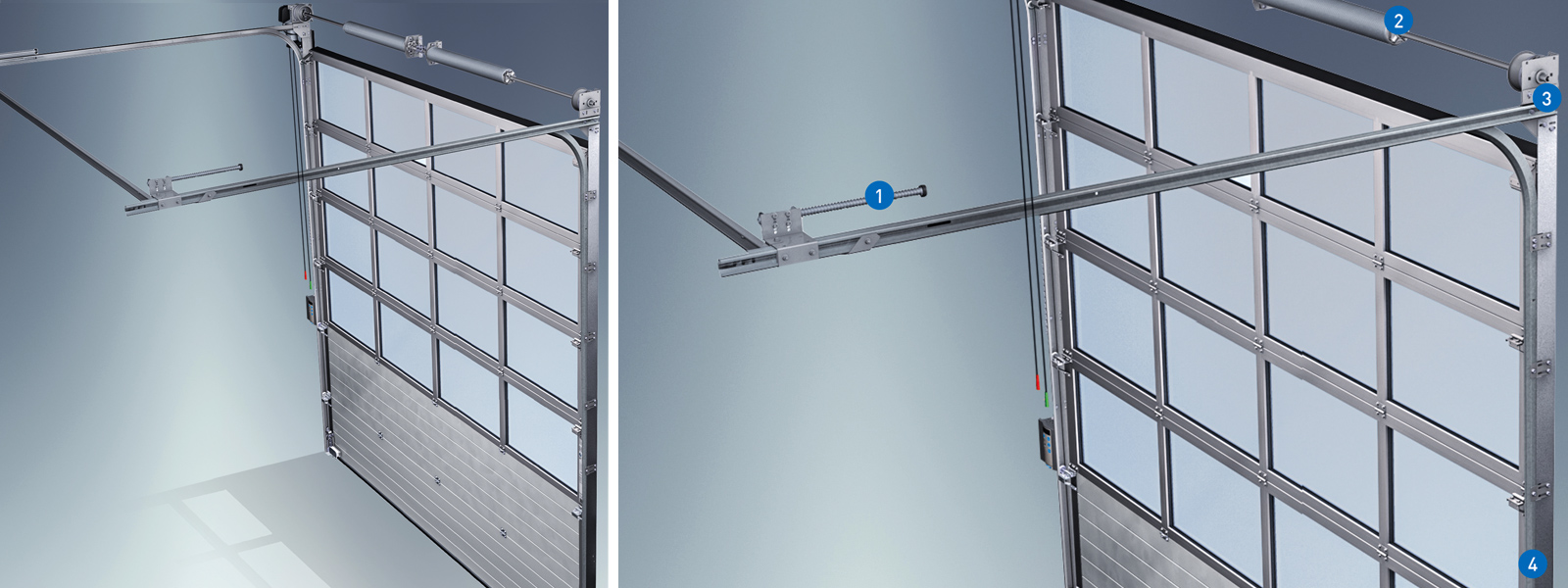

Novoferms skinnesystemer er modulopbygget og samles så vidt muligt allerede i forvejen. Skinnesystemerne egner sig til både Thermo- og Novolux-porte og til Novolux XL-porten.
Certificeret kvalitet og holdbarhed er altid i centrum under udviklingen og monteringen af skinnesystemerne og fjederaggregaterne.
Fjederbuffer Den ekstremt robuste, monterede fjederbuffer sørger for, at porten i horisontal position får en første igangsætning af lukkeprocessen. Fjederbufferens længde afhænger af portens konfiguration.
Gulvbeslag Gulvbeslaget søger for den rigtige forbindelse mellem skinne og gulv. I forbindelse med afstandsprofilen sikrer beslaget den rigtige afstand mellem føringsskinnerne.
M8-skrueforbindelser Standardforbindelserne mellem pladebeslagene og skinneprofilerne etableres altid via M8-skruer. I kombination med de omhyggeligt formonterede komponenter er der en kort monteringstid.
Bærewire Takket være den modulære opbygning af vores skinnesystem og beslag kan vi altid sikre en korrekt position for bærewiren i forhold til de vertikale skinner. Herved garanteres den størst mulige sikkerhed og pålidelighed.
Sikkerhedsløbeskinne Sikkerhedsløbeskinnen sørger for, at rullerne ikke kan afspore; af hensyn til ekstra sikkerhed er bærewiren altid sikkert skjult af skinnen.
Øverste tætning Det øverste panel i porten Novolux 40 lukker til med tætningsprofiler af gummi, hvilket giver ekstra isolering og optimal overliggertætning. Der er derfor ingen sprækker, hvorfor der kun går minimal energi tabt.
Det øverste panel i porten Novolux 60 lukker til med dobbelte tætningsprofiler af EPDM-gummi, hvilket giver ekstra isolering og optimal overliggertætning. Der er derfor ingen sprækker, hvorfor der kun går minimal energi tabt.
Stabilt skinnehængsel Ved porte med en indvendig bredde på op til 5 meter anvender Novoferm enkelte sidehængsler. Denne robuste konstruktion garanterer en regelmæssig portfunktion med god tætning.
Dobbelt sidehængsel Ved porte med en indvendig bredde på 5 meter anvender Novoferm dobbelte sidehængsler. Dette sikrer, at selv tunge porte forløber regelmæssigt.
Gulvtætning Af hensyn til portens optimale gulvafslutning anvender Novoferm en gummi-tætningsprofil. I forbindelse med en vinkelprofil, der indsættes i betonen af operatøren, sikres det, at der praktisk taget ikke kan trænge vand ind.
Af hensyn til portens optimale gulvafslutning anvender Novoferm en dobbelt gummi-tætningsprofil. I forbindelse med en vinkelprofil, der indføres som vandspærre i betonen af operatøren, sikres det, at der praktisk taget ikke kan trænge vand ind.
Tung hjørnekarm Denne karm anvender vi til porte med mørk lakering. Pga. solindstrålingen udvider porten sig og kan gå imod overliggeren på midten. Dette forhindrer stål-hjørnekarmen.
Standard-hjørnekarm
Tung hjørnekarm
Standard-hjørnekarm Portbladets tilslutning til de vertikale løbeskinner via en standard-hjørnekarm sørger for stabil tætning mellem portsiden og bygningen.
Novoferms skinnesystemer gør det muligt at montere porten i en bygning. I denne forbindelse er vi altid afhængige af pladskravene til monteringen og de arkitektoniske muligheder. Derfor leverer Novoferm forskellige skinnevarianter, der efter behov kan tilpasses til enhver tænkelig situation.
T 240 (B24) Skinnesystem med lav overligger, indvendig stålwire + stål-bæreprofil A = 240 mm, B = indvendig højde + 1.000 mm Bredde max 6500 mm
T 340 (B34) Skinnesystem med normal føring, fjederaggregat bag + stål-bæreprofil A = 340 mm, B = indvendig højde + 750 mm Bredde max 6500 mm
T 450 (B45) Skinnesystem med normal føring (standard) A = 430-510 mm, B = indvendig højde + 650 mm
T 400 (B350) Skinnesystem med høj føring A= løft + 400 mm, B= indvendig højde – løft + 600 mm
T 400 hF (B350) Skinnesystem med høj føring, med underliggende fjederaksel + stål-bæreprofil A= løft + 200 mm, B= indvendig højde – løft + 600 mm Bredde max 4500 mm Hi-lift min. 1450 mm
T 500 DS (B350 dock) Skinnesystem med vertikal føring, med underliggende fjederaksel A = indvendig højde + 400 mm Bredde max 3200 mm Højde max 3200 mm Hi-lift min. 1700 mm
T 500 (B550) Skinnesystem med vertikal føring A = indvendig højde + 560 mm
T 500 hF (B550) Skinnesystem med vertikal føring, med underliggende fjederaksel + stål-bæreprofil A = indvendig højde + 400 mm Bredde max 4500 mm
T 500 DS (B550 dock) Skinnesystem med vertikal føring, med underliggende fjederaksel A = indvendig højde + 400 mm Bredde max 3200 mm Højde max 3200 mm
